系统简介：

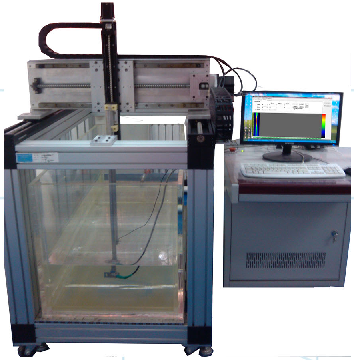

北京理工大学研制的超声换能器特性测量系统由工控机、超声信号激发接收装置、高速数据采集装置、精密运动控制装置、三维扫查机构和水槽组成。该系统采用现代电子技术实现换能器超声信号的激发和接收，采用先进的计算机技术实现超声信号的数字化和图像化，采用精密的自动控制技术实现多维运动的精确控制。能够全面测量超声换能器的电学特性、时频响应特性和声场特性。具有可测参数多、功能集成度高、自动化程度高的特点。

系统特点：

• 测量功能：电学特性、时频域特性、声场特性
• 测量结果的图示化功能：声束轴线声压分布曲线、声束径线声压分布曲线、声束轴声刨面压分布图、声束径剖面声压分布图、电阻抗幅值和相位曲线、灵敏度幅值和相位曲线、串扰曲线（仅针对超声相控阵换能器）、阵元回波信号时频域波形
• 系统参数设置功能：根据具体的测量要求，系统可通过软件操作，对激励电路参数、数据采集参数、运动控制参数和测量工艺参数进行设置。
• 数据管理功能：系统可存储、显示和输出设置参数、波形信号、测量数据和图形等。
• 测量报告产生功能：生成的报告内容包括被测换能器信息、系统设置信息、测量条件信息和测量结果信息等。

系统指标：

• 电阻抗测量：测量范围：（0.1～1M）Ω，分辨力：0.1%；
• 回波宽度：测量范围：50nS～10μS，分辨力：10nS；
• 中心频率、峰值频率和带宽：测量范围：（0.5～15）MHz，分辨力：1%；
• 焦距、焦区长度和焦区宽度：测量范围：（20～300）mm，分辨力：0.1mm；
• 声束扩散角：测量范围（0～10）º，分辨力：0.1°；
• 扫查范围：（L x W x H = 800×700×600）mm 。

相关成果：

发表相关论文14篇，申报相关专利8项。
