系统介绍：

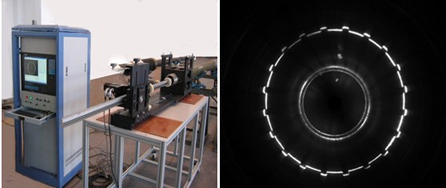

钢管身管综合参数的光电检测系统，基于环行几何激光图像测量方法，同时引入卫星遥感测量技术，实现一次测量出深孔内的三维形廓、疵病和尺寸、几何尺寸和缠度缠角等多个参数。该系统由环形激光、光学系统、图像采集等部件构成，免除了旋转机构，解决了在此之前国内外无法实现深孔内三维形貌参数、缺陷和磨损程度的综合高精度测量的难题，不仅具有理论和实践的创新性，而且结构简单、效率高，实用性强，目前已在民用单位使用。
该项技术不仅可以实现深孔内的多参数综合检测，而且还可以推广到大量的深孔类零件和复杂曲面的形貌和尺寸检测，对于深孔检测技术的发展具有重要的促进作用。
技术理论创新：
- 提出了利用环形激光投射与图像检测为基础的深孔形貌检测的理论和方法，以及基于图像变换的深孔参数和圆周均布曲线的全景图像检测理论
- 提出了利用虚拟电子塞规测量方法，克服了行走机构和装置的安装定位和运动误差对测量结果的影响，实现了深孔多参数的定量检测
- 提出了深孔内磨损定量检测的理论和方法。
技术指标：
- 孔径测量范围： Ø25~180mm
- 孔径测量误差： 0.05mm
- 复杂轮廓内孔容积误差： 0.4%
- 缠角测量误差： 2'
- 孔内表面疵病： 具备提取及识别功能
相关成果：
发表相关论文10篇，申报相关专利13项。 |
