功能简介：

回转类零件作为当今制造业中的关键零件，应用非常广泛。该系统利用基于光幕传感器的回转体廓形非接触测量技术，采用光学非接触精密测量方法，实现了对回转体零件廓形的快速测量与评价。该方法应用于回转体零件的生产质量检测，将极大提高回转体外廓尺寸测量的检测效率、准确率和可靠性。

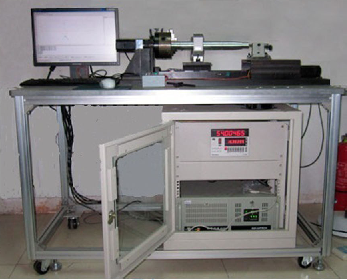

回转类零件测量系统由光幕式直径传感器,精密测角传感器,X轴A轴运动机构和基于工业计算机的测量控制电子系统组成，该技术可以对回转类零件外轮廓及直径和轴向尺寸进行测量。

技术特点：

• 光机电一体化，具有高速采集，高精度处理、小型化、高性能等特点
• 实现对生产过程中的零件进行现场测量

系统指标：

• 径向测量范围：10-57mm

• 轴向测量范围：10-400mm

• 径向测量分辨力：5µm

• 轴向测量分辨力：20µm
