 功能简介：

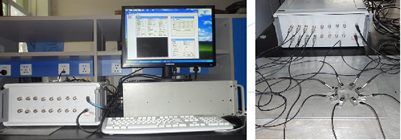

多通道超声检测系统硬件由超声激励接收卡、多路数字量输出卡、多通道控制开关以及阵列探头组成。多通道硬件系统在计算机软件控制下，实现分时的多组信号快速采集，并对采集的多组数据进行成像处理与显示，可应用于金属、复合材料等的板类构件成像检测，能够检测出材料表面及内部的裂纹、孔洞、腐蚀等缺陷。
板内缺陷超声检测基本工作原理：
当板内存在缺陷时，由于缺陷对超声波的反射、折射和散射作用。在构件上布置多个探头组成阵列，探头激发的声束指向阵列中心，若在阵列内部有一缺陷，则激励探头激发的声波与缺陷作用产生的反射波被其他探头接收，则缺陷必在以激励探头和接收探头所在位置为椭圆的两个焦点，以测量的时间与波速的积为椭圆的长半轴长所绘制的椭圆上；经过对多组探头的激励接收信号进行处理，并将形成的椭圆进行叠加成像，即可以辨识缺陷的位置、形状、大小等信息。
系统特点：
- 可实现多通道快速分时地自发自收、一发多收和多发多收
- 应用椭圆定位算法，可是实现板内多种缺陷的大面积、快速成像检测
- 可实现多组数据存储和图像的保存
系统指标：
- 通道数：16
- 阵列检测范围：400×400mm
- 单通道切换速度：8ms
- 最高采样频率：100MHz
- 激发频率范围：0.5 - 25MHz
|
